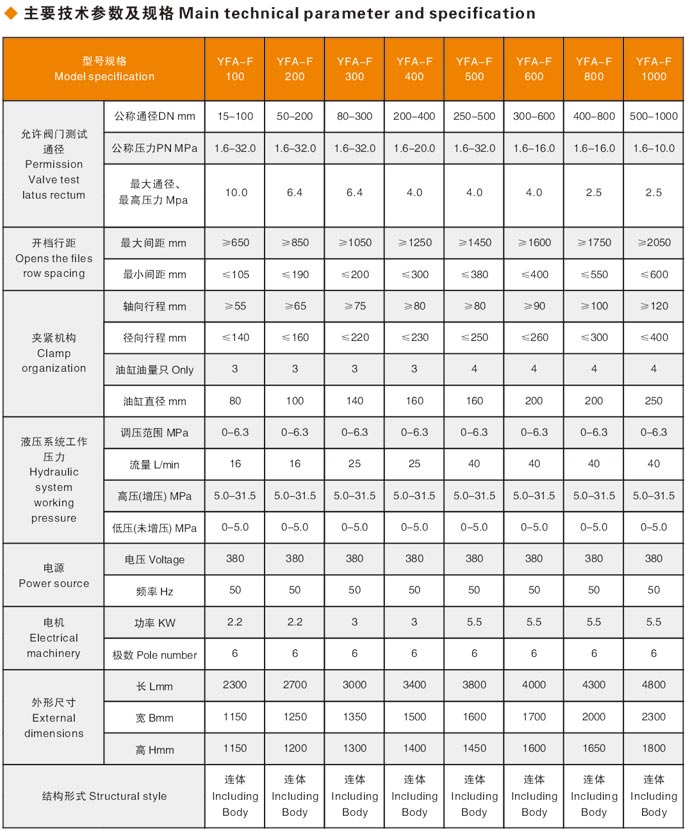

產品參數

閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘閥擁有流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好等特點。

閘閥的種類,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥,楔式閘板式閘閥又可分為: 單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

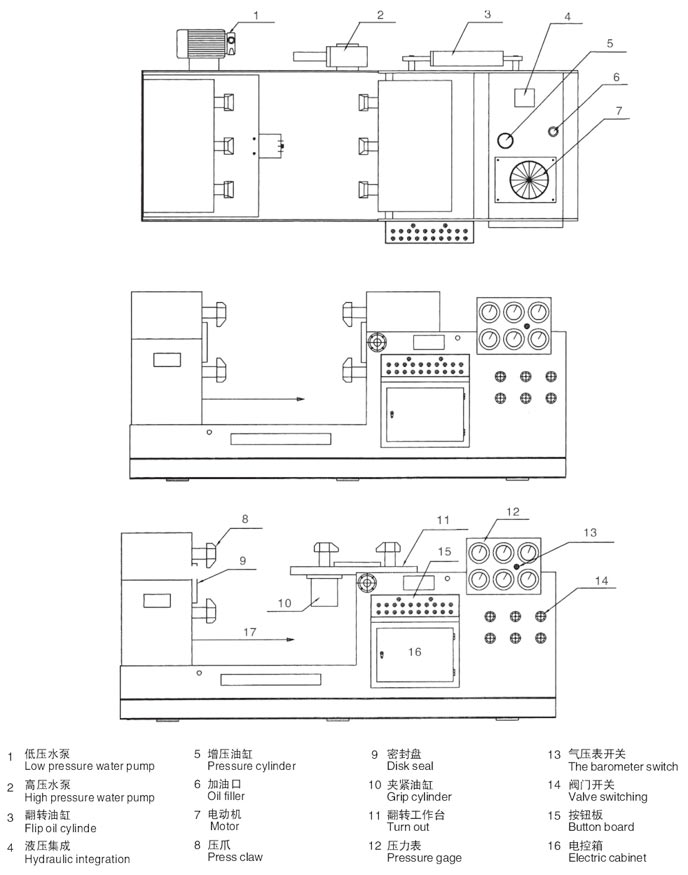

江蘇閥門液壓測試臺的外形結構示意圖：

江蘇閘閥試驗臺的安裝

為使閘閥試驗臺工作平穩，必須按照地基圖的尺寸做好混凝土地基,將閘閥試驗臺安放在地基上，均勻旋緊地腳螺釘，同時檢查閘閥試驗臺的水平情況。

閥門檢驗-結構尺寸檢查

1）閘閥的結構長度、通徑、法蘭螺紋等應符合規定，對同規格、同型號的閥門按的比例進行抽查。

2）直通式鑄鋼閥門的連接法蘭密封面應相互平行，在每100㎜的法蘭密封面直徑上，平行度偏差不得超過0.15㎜；直角式鑄鋼閥門的連接法蘭密封面應相互垂直，在每100㎜的法蘭密封面直徑上，垂直度偏差不得超過0.3㎜。

3）直通式鑄鐵閥門的連接法蘭密封面應相互平行，在每100㎜的法蘭密封面直徑上，平行度偏差不得超過0.2㎜；直角式鑄鐵閥門的連接法蘭密封面應相互垂直，在每100㎜的法蘭密封面直徑上，垂直度偏差不得超過0.4㎜。

4）閘閥的閘板密封面中心必須高于閥體密封面中心，當閘板密封面磨損、關閉位置下降時，閥體、閘板密封面仍能完全吻合，閘板密封面磨損余量應符合規定。閘板密封面的吻合度（閥板與閥座密封面徑向最小接觸寬度之比）應符合規定。
